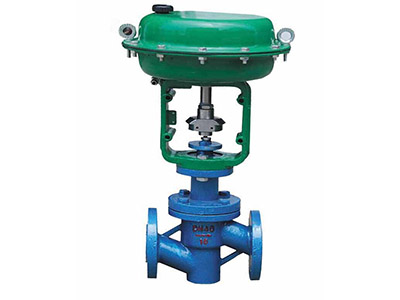

氣動薄膜襯四氟耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。
一. 氣動薄膜襯四氟調節閥概述：
氣動薄膜襯四氟耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。本調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
二. 氣動薄膜襯四氟調節閥應用范圍：
薄膜襯氟耐腐蝕調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
三. 氣動薄膜襯四氟調節閥結構特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
四. 氣動薄膜襯四氟調節閥設計制造標準
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五. 氣動薄膜襯四氟調節閥閥內組件
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥體材料:ZG230-450襯F46
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯
六. 氣動薄膜襯四氟調節閥調節閥允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
|||||||||
|
1.4 |
0.2~1.0 |
公稱通徑 |
|||||||||
|
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
4.0 |
0.8~2.4 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
||
調節閥執行機構配置
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
|
型號 |
ZHA-22 ZHB-22 |
ZHA-23 ZHB-23 |
ZHB-34 ZHB-34 |
ZHA-45 ZHB-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20~100（標準）：40~200； 80~240；20~60；60~100 |
|||
