截止閥系列

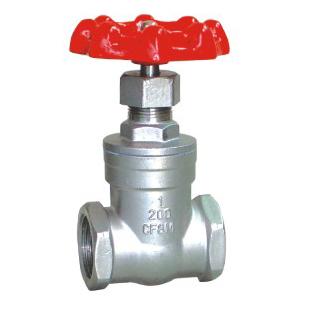

不銹鋼內螺紋截止閥產品簡介：
安徽富日閥門公司生產的不銹鋼內螺紋截止閥適用于水、油、氣及硝酸、醋酸等場合。是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。主要用來接通或截斷管路中的介質。一般不用于調節流量。
不銹鋼內螺紋截止閥工作原理：
安徽富日閥門公司生產的不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝酸、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
不銹鋼內螺紋截止閥產品特點：
1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。
2、密封面不易磨損、擦傷密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。
不銹鋼內螺紋截止閥應用規范：
| 序 號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥瓣 | 不銹鋼SS316/304 |
| 3 | 閥桿 | 不銹鋼SS316 |
| 4 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 5 | 密封墊 | 聚四氟乙烯PTFE |
| 6 | 平墊 | 不銹鋼SS304/316 |
| 7 | 填料 | 聚四氟乙烯PTFE |
| 8 | 壓環 | 不銹鋼SS316/304 |
| 9 | 壓蓋 | 不銹鋼CF8M/CF8 |
| 10 | 手輪 | ALUMINUM ALLOY |
| 11 | 銘牌 | ALUMINUM ALLOY |
| 12 | 螺母 | 不銹鋼SS304 |

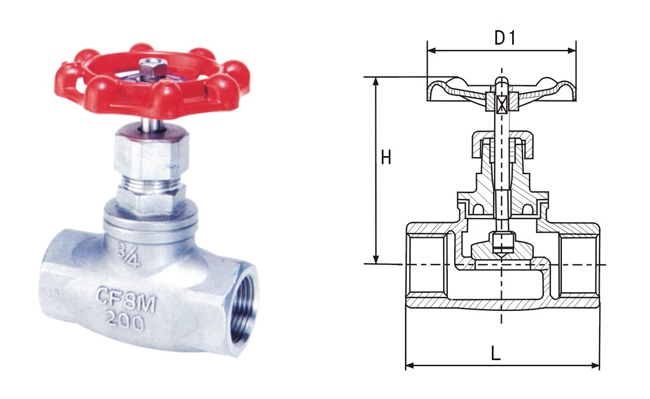

不銹鋼內螺紋截止閥規格尺寸
DN
G
L
E
B
H
W
8
1/4"
65/68
15
23
80
70
10
3/8"
65/68
15
26
80
70
15
1/2"
65/65
16
31
88
70
20
3/4"
70/75
18
38
95
70
25
1"
80/90
20
46
110
80
32
1?"
90/105
21.5
56
123
100
40
1?"
100/120
23
63
135
100
50
2"
120/140
24.5
76
150
100
65
2?"
152
27
89
190
120
80
3"
175
30
104
210
140
