球閥類系列

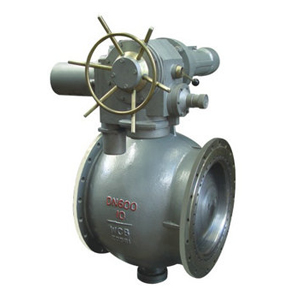

一、上裝式電動偏心半球閥結構特點：
1.上裝式結構。對裝在管路上的閥門可直接在管路上檢查與維修，減少停車時間提高效益。
2.使用壽命長。中法蘭選用抗張、抗壓的金屬墊片增強抗溫，耐腐蝕性能有效延長使用壽命。
3.防止誤操作。開關帶鎖定裝置有效防止誤操作，確保閥門處于正確位置。
二、上裝式電動偏心半球閥主要零部件材料表：
|
序號 |
零件名稱 |
材料名稱 |
|||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
2 |
后蓋 |
Q235A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
3 |
軸套 |
SF-1 |
FB090 |
FB316 |
FB090 |
|
4 |
下閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
5 |
球體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
6 |
壓板 |
Q235A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo1V |
|
7 |
閥座 |
Q235A+PTFE/堆焊 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
25Cr2Mo1V/PTFE |
|
8 |
球冠 |
1Cr18Ni9Ti /表面特殊處理 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
9 |
軸套 |
SF-1 |
FB090 |
FB316 |
FB090 |
|
10 |
上閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
11 |
填料盤 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
12 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
13 |
螺栓 |
35CrMoA |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
14 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|
15 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
16 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
17 |
支架 |
WCB |
WCB |
WCB |
WCB |

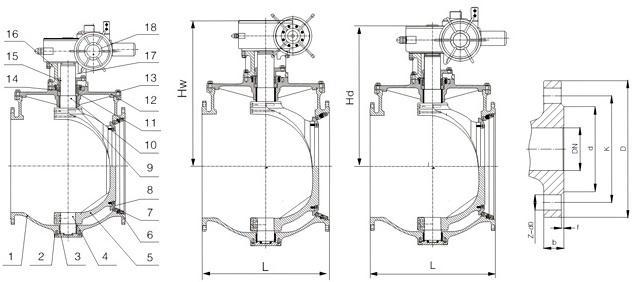

三、上裝式電動偏心半球閥主要結構圖：
四、上裝式電動偏心半球閥主要外型及連接尺寸：
|
Size |
G |
L |
H1 |
H2 |
W |
Weight |
|
in |
mm |
mm |
mm |
mm |
mm |
kg |
|
2 |
51 |
292 |
170 |
76 |
285 |
46 |
|
3 |
76 |
356 |
21 |
95 |
285 |
83 |
|
4 |
102 |
432 |
250 |
115 |
400 |
156 |
|
6 |
152 |
559 |
265 |
140 |
*400 |
256 |
|
8 |
203 |
660 |
355 |
172 |
*400 |
453 |
|
10 |
254 |
787 |
385 |
203 |
*600 |
622 |
|
12 |
305 |
838 |
400 |
242 |
*600 |
747 |
|
14 |
337 |
889 |
450 |
267 |
*600 |
959 |
|
16 |
387 |
991 |
510 |
299 |
*600 |
1220 |
|
18 |
438 |
1092 |
565 |
318 |
*600 |
1640 |
|
20 |
489 |
1194 |
620 |
349 |
*600 |
2118 |
|
24 |
591 |
1397 |
680 |
407 |
*700 |
2950 |
Class300
|
Size |
G |
L |
H1 |
H2 |
W |
Weight |
| mm | mm | mm | mm | mm | mm |
kg |
|
2 |
51 |
292 |
170 |
83 |
285 |
49 |
|
3 |
76 |
356 |
21 |
105 |
285 |
87 |
|
4 |
102 |
432 |
250 |
127 |
400 |
164 |
|
6 |
152 |
559 |
265 |
159 |
*400 |
272 |
|
8 |
203 |
660 |
355 |
191 |
*500 |
479 |
|
10 |
254 |
787 |
385 |
777 |
*600 |
657 |
|
12 |
305 |
838 |
400 |
261 |
*600 |
783 |
|
14 |
337 |
889 |
450 |
292 |
*600 |
1007 |
|
16 |
387 |
991 |
510 |
324 |
*600 |
1281 |
|
18 |
438 |
1092 |
565 |
256 |
*700 |
1722 |
|
20 |
489 |
1194 |
620 |
388 |
*700 |
9994 |
|
24 |
591 |
1397 |
680 |
457 |
*760 |
3100 |
