襯氟隔膜閥其啟閉件由鋼制閥瓣與橡膠膜片及氟塑料隔膜組成，并將閥體內腔與閥蓋內腔隔開，具有密封可靠、便于安裝、維修、結構簡單等特點；適用于小于180℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑的介質。廣泛適用于石油、化工、電力、食品、藥品、城市建設管路上使用。
本襯里隔膜閥結構為屋脊式，其啟閉件由鋼質閥瓣與橡膠襯墊及氟塑料隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截?cái)嗯c接通介質的目的。
由于閥體與閥蓋之間的隔膜直接截?cái)嗪透綦x介質，所以省去填料密封機構，避免了介質的內漏和外泄。
隔膜在反復交變負荷的作用下，容易被損壞，應視工況介質特性進行定期更換，更換隔膜非常簡便。
屋脊式隔膜流道無運動部件阻擋，無縫隙，流道內沒有凹穴，因此流體不會沉積在體腔內，對于食品、醫藥類工業管道非常適用。
隔膜閥全開和全關的位置行程設計的比較短，因此，隔膜的撓性應力減小，延長了隔膜的使用壽命。
隔膜共有兩層，與介質接觸的隔膜選用氟塑料，內襯撓性好，富有彈性的橡膠，不僅增加了密封性能，也延長了氟塑料隔膜的使用壽命。
襯氟閥門，襯里閥門嚴格按設計要求對金屬承壓件、重要零件，進行了相應的熱處理，如所有鑄件進行了自然或人工時效處理；對碳鋼鑄、鍛件，做了退火或正火處理；馬氏體不銹鋼做調質處理；奧氏體不銹鋼鑄、鍛件，進行了固溶化處理，并對不銹鋼鑄件表面酸洗鈍化等……確保滿足原設計要求，保證零部件具有足夠的強度、合理的表面硬度、良好的機械性能及耐晶間腐蝕等特性。
襯氟閥門，襯里閥門質量可靠、結構緊湊、工藝性能優異，精選的優質氟塑料襯里，具有良好的耐磨、自潤滑和防結垢性能，襯氟閥門，襯里閥門產品既有金屬閥門的強度，又能耐強酸強堿腐蝕，使用壽命長等優點。
1、襯氟閥門，襯里閥門鑄件采用金屬模具精密鑄造，鑄造過程中不易變形，組織致密，表面平整光滑，外形美觀，襯里前金屬表面，經過機械加工或噴砂、除油（脫脂）處理。
2、襯氟閥門，襯里閥門需要襯里的金屬部件內腔、法蘭密封面，設計有機械加工成形的燕尾槽，金屬球體或閥瓣等零部件，鉆有適量的通孔，襯里成形后，增加了襯里的強度和附著性，即使產品長期工作在真空環境，襯里也不會與金屬基材剝離，脫層。
3、采用電子數顯溫控箱，可按工藝參數要求精確控制產品襯里材料的預熱溫度、升溫速度和保溫時間。
4、先進的液動模壓設備，可設定和調整模壓的初始壓力—終成形所需壓力的時間變化周期。
5、環保、流量可調的循環冷卻系統，可控制模壓成形過程中的冷卻速度，保證了襯里材料在模壓過程中有效排氣、成形和補縮。
6、襯里層表面光滑、平整、色澤均勻，不允許有氣泡、裂紋、脫層等缺陷。
7、襯氟閥門，襯里閥門裝配前，對每個襯氟零部件，100%進行嚴格的高壓電火花測漏，并按檢驗規程規定的比例進行磁性測厚儀測厚。
隔膜閥性能 襯氟隔膜閥規范 襯氟閥門技術 襯氟隔膜閥等級

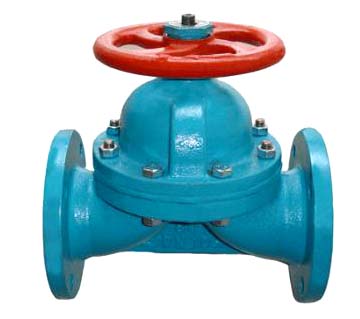

G41J-10襯膠手動隔膜閥
產品特點：隔膜閥是一種特殊形工的具有截?cái)喙δ艿?/span>閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。
標準。
一、襯膠手動隔膜
驅動方式：手動、氣動（常開或常閉）、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)
|
手動
|
G41J(堰式)
|
手動
|
G641J(往復式)
|
|
G41F5(堰式)
|
G641F5(往復式)
|
|
G45J(直流式)
|
G6B41F(常閉式)
|
|
G45F5(直流式)
|
G6B41F5(常閉式)
|
|
電動
|
G9B41J(防爆式)
|
電動
|
G941J(普通型)
|
|
G9B41F5(防爆式)
|
G941F5(普通型)
|
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB12239
|
|
結構長度
|
GB1221/JB1688
|
|
法蘭尺寸
|
JB78/JB79(GB HG SH)
|
|
壓力試驗
|
GB/T13927
|
|
標簽
|
GB12220
|
|
供貨
|
GB/T12252
|
二、襯膠手動隔膜主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋、閥瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
35
|
1Cr13
|
1Cr18Ni19Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里層
|
FEP（F46） PFA PCTFE（F3）
|
|
4
|
隔膜
|
FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
|
|
5
|
閥桿螺母
|
ZCuAL10Fe3 ZCuAL10Fe3
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
三、襯膠手動隔膜外形連接尺寸及重量：
|
型號
|
公稱通徑DN(mm)
|
尺寸（㎜）
|
|
L
|
D
|
D1
|
D0
|
Z-φd
|
H
|
H1
|
H2
|
H3
|
重量
(㎏)
|
|
G41WJFS-6\10
|
15
|
125
|
95
|
65
|
120
|
4-φ14
|
-
|
-
|
-
|
-
|
3.8
|
|
20
|
135
|
105
|
75
|
120
|
4-φ14
|
-
|
-
|
-
|
-
|
4.2
|
|
25
|
145
|
115
|
85
|
120
|
4-φ14
|
121
|
135
|
-
|
-
|
4.5
|
|
32
|
160
|
1135
|
100
|
120
|
4-φ18
|
132
|
150
|
-
|
-
|
7
|
|
40
|
180
|
145
|
110
|
140
|
4-φ18
|
156
|
176
|
-
|
-
|
9
|
|
50
|
210
|
160
|
125
|
140
|
4-φ18
|
169
|
195
|
-
|
-
|
12
|
|
65
|
250
|
180
|
145
|
200
|
4-φ18
|
202
|
236
|
-
|
-
|
18
|
|
80
|
300
|
195
|
160
|
200
|
4-φ18
|
216
|
256
|
-
|
-
|
24.5
|
|
100
|
350
|
215
|
180
|
280
|
8-φ18
|
270
|
322
|
-
|
-
|
38.5
|
|
125
|
400
|
245
|
210
|
320
|
8-φ18
|
338
|
406
|
-
|
-
|
60
|
|
150
|
460
|
280
|
240
|
320
|
8-φ23
|
384
|
464
|
-
|
-
|
82
|
|
G41WJFS-4
|
200
|
570
|
335
|
295
|
400
|
8-φ23
|
518
|
638
|
-
|
-
|
149
|
|
250
|
680
|
390
|
350
|
500
|
12-φ23
|
598
|
734
|
-
|
-
|
240
|
|
300
|
790
|
440
|
400
|
560
|
12-φ23
|
698
|
778
|
-
|
-
|
350
|
|
350
|
900
|
500
|
460
|
560
|
16-φ23
|
723
|
883
|
-
|
-
|
392
|
|
400
|
1000
|
565
|
515
|
640
|
16-φ25
|
868
|
1078
|
-
|
-
|
585
|
|
G45WJFS-6
|
32
|
180
|
135
|
100
|
120
|
4-φ18
|
-
|
-
|
-
|
-
|
7
|
|
40
|
180
|
145
|
110
|
140
|
4-φ18
|
-
|
-
|
203
|
216
|
8.5
|
|
50
|
210
|
160
|
125
|
140
|
4-φ18
|
-
|
-
|
213
|
229
|
14
|
|
65
|
250
|
180
|
145
|
200
|
4-φ18
|
-
|
-
|
248
|
268
|
18
|
|
80
|
300
|
195
|
160
|
200
|
4-φ18
|
-
|
-
|
281
|
305
|
30
|
|
100
|
350
|
215
|
180
|
280
|
8-φ18
|
-
|
-
|
332
|
362
|
43
|
|
125
|
400
|
245
|
210
|
320
|
8-φ18
|
-
|
-
|
-
|
-
|
67
|
|
150
|
460
|
280
|
240
|
320
|
8-φ23
|
-
|
-
|
450
|
496
|
80
|
|
200
|
570
|
335
|
295
|
400
|
8-φ23
|
-
|
-
|
594
|
654
|
150.2
|
|
250
|
680
|
390
|
350
|
500
|
12-φ23
|
-
|
-
|
695
|
771
|
238
|
|
