一、概述
     安徽富日閥門有限公司生產的多功能止回閥DY30AX一般水平安裝在水泵出口處，具有水力自動控制、啟泵時緩開、停泵時先快閉后緩閉的特點，并兼有水泵出口處水錘消除器、截止閥、止回閥三種產品的功能，是一種新型兩階段關閉的閥門。

     DY30AX緩開緩閉止回閥由閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心 軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。使用無水質要求，可用于污水、清水及原水系統。

      DY30AX多功能止回閥具有緩開、緩閉、防水錘、止回功能，其可靠性及效果比傳統形式更好。
緩開緩閉止回閥質量穩定，廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。

二、主要技術性能

2、多功能止回閥由閥體、閥蓋、隔離盤、中心軸、導向套、銅套、大（小）閥座、大（?。╅y瓣、膜片、膜片壓板及先導閥和控制管路等主要零部件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。結構示意圖如圖1。
3.多功能止回閥能保證閥門能與水泵聯鎖，可實現離心水泵的閉閥啟動功能。
4.主閥體采用半流道Y型設計，水流阻力小，閥門水頭損在1m水柱以下（在流速為2m/s左右。）
5. 可緩閉
6. 多功能止回閥密封效果良好，保證閥門泄漏量為零泄漏，密封試驗按國家標準執行。
7.多功能止回閥在閥門發生膜片破裂和內漏時，能夠不從管線上拆卸下來維修。拆開閥蓋、膜片壓板和部分控制管路，即可更換膜片。如在使用一段時間后閥門出現內漏或運動卡阻，只需拆開隔離盤即可更換O形密封圈和閥瓣密封圈，維修十分方便。
8. 閥門的關鍵部件膜片，采用美國進口的具有立體網狀結構的尼龍強化橡膠。確保閥門有較長的使用壽命。公司進口膜片資料附后。
 9. 鑄件采用先進的鑄造工藝鑄造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。

三、多功能止回閥應用范圍
1、適用于清水、原水（含泥砂）、污水、海水、油品等系統。
2、工作壓力（MPa）：PN1.0、1.6、2.5、4.0
3、使用溫度：﹣10℃～130℃
4、通徑：DN200～DN1000mm
5、酸堿度：強酸、強堿濃溶液除外均可用（PH值在5-10之間）。
6、產品主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用，不同材料；且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕，
不會造成污染物生成，無放射性，不會影響和危害環境及破壞生態平衡。

四、緩開緩閉止回閥：

1、緩開過程：設定多功能止回閥開啟壓力為P（P一般小于水泵正常運行的出口壓力）,調整彈簧,使X彈力等于P.當水泵剛開啟,出口壓力低于P時, 下塞頭關閉,雖然上塞頭開啟后,但由于小止回閥的單向作用,主閥上腔水不能排出,主閥不能開啟.當水泵出口壓力上升到等于大于P時,導閥膜片向上運動,帶 動上,下塞頭向上,塞頭關閉,塞頭開啟,主閥上腔水開始排出主閥緩慢打開。
2、運行過程：當主閥上腔水全部排空后,主閥完全開啟.相運載于上腔與閥后相通的多功能止回閥,具有水損小,節能的特點。
3、緩閉過程：水泵停止運行,主閥分兩極關閉,先快速關閉90％,再緩慢關閉,從而清除了水錘.（注:1、控制導閥亦可用電磁取代.2、接在主閥體出口的控制管路同樣可接在其他水膜上,水源壓力不低于1Kg/cm2）

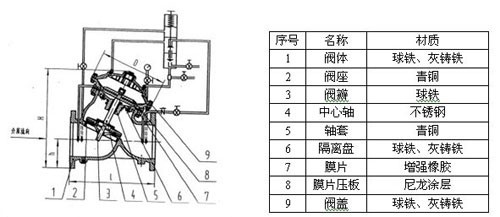

五、緩開緩閉止回閥主要零件材質如下：

六、緩開緩閉止回閥主要外形尺寸：
