減壓閥系列

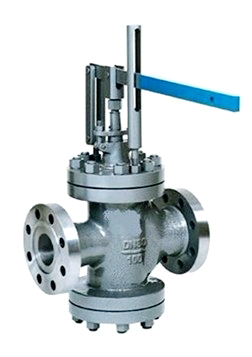

一、杠桿式蒸汽減壓閥結構特點和用處
杠桿式蒸汽減壓閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，升降調節。其調節機構采用杠桿式，可配用角行程電動執行機構，實現遙控和自動控制。本系列減壓比用到0.6較為合適。
本薄膜型減壓閥主要用于蒸汽管路，調節壓力。關廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業中。
二、杠桿式蒸汽減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|---|---|
|
閥體、閥蓋、底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
三、杠桿式蒸汽減壓閥主要技術參數及性能指標
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.4 |
7.04 |
11 |
17.6 |
| 最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口壓力范圍(Mpa) |
最佳減壓比0.6 |
|||||
| 溫度-壓力等級 |
ANSI B16.34 |
|||||
| 滲漏量 |
0.5%QMax |
|||||
四、杠桿式蒸汽減壓閥流量系數
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
五、杠桿式減壓閥主要外形尺寸(PN1.6-4.0)
|
|
| Y45Y杠桿式蒸汽減壓閥 結構圖 |
|
公稱通徑DN |
外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
|
50 |
300 |
150 |
520 |
190 |
|
65 |
340 |
170 |
540 |
205 |
|
80 |
380 |
190 |
550 |
215 |
|
100 |
400 |
215 |
580 |
240 |
|
125 |
430 |
225 |
620 |
275 |
|
150 |
450 |
230 |
650 |
320 |
|
200 |
500 |
260 |
790 |
340 |
|
250 |
550 |
285 |
850 |
370 |
|
300 |
750 |
395 |
940 |
460 |
|
350 |
850 |
445 |
990 |
530 |
|
400 |
950 |
550 |
1120 |
660 |
|
500 |
1130 |
680 |
1660 |
800 |
六、杠桿式蒸汽減壓閥主要外形尺寸(PN6.4-10.0)
|
公稱通徑DN |
外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
|
50 |
300 |
150 |
520 |
200 |
|
65 |
340 |
170 |
540 |
215 |
|
80 |
380 |
190 |
550 |
225 |
|
100 |
400 |
215 |
580 |
250 |
|
125 |
430 |
225 |
620 |
285 |
|
150 |
450 |
230 |
650 |
330 |
|
200 |
500 |
260 |
790 |
355 |
|
250 |
550 |
285 |
850 |
390 |
|
300 |
750 |
395 |
940 |
480 |
|
350 |
850 |
445 |
990 |
550 |
|
400 |
950 |
550 |
1120 |
700 |
|
500 |
1130 |
680 |
1660 |
820 |
