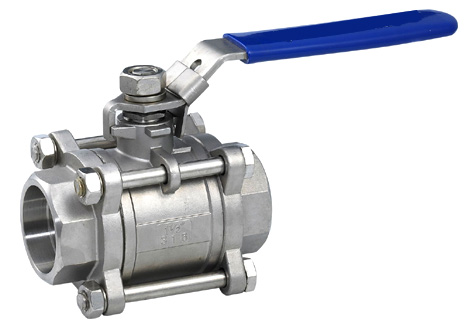

一、Q11F三片式球閥介紹：
安徽富日閥門生產的Q11F三片式內螺紋球閥，它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
Q11F三片式內螺紋球閥在管路中主要用來做切斷、分配和改變介質的流動方向。Q11F三片式內螺紋球閥近年來被廣泛采用的一種新型閥門，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
二、Q11F三片式球閥產品用途與原理：
Q11F三片式內螺紋球閥PN16～PN63三片式內螺紋球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、石油化工、城市給排水等要求嚴格切斷的工況等多種介質。
Q11F三片式球閥的工作原理：是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三、Q11F三片式球閥應用規范：
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
四、Q11F三片式球閥結構圖：
五、Q11F三片式球閥產品零部件材料：
|
序號 |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼316 |
|
6 |
螺母 |
不銹鋼SS304 |
不銹鋼304 |
|
7 |
墊圈 |
不銹鋼SS304 |
不銹鋼304 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不銹鋼SS304 |
不銹鋼304 |
|
10 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼304 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼304 |
|
13 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
14 |
止推墊圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
15 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
六、Q11F三片式球閥產品連接尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2 |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
900 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
C |
14 |
17.5 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
