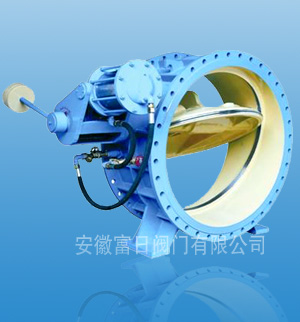

水力控制閥
概述：
| 加工定制 | 是 | 品牌 | 富日 | 型號 | BFDZ701YX |
| 種類 | SFCV橡膠瓣式 | 材質 | 鑄鋼 | 連接形式 | 法蘭 |
| 結構形式 | 蝶式 | 公稱通徑 | 200-1500（mm） | 適用介質 | 水 |
| 形態 | 蝶式 | 壓力環境 | 常壓 | 標準 | 國標 |
| 流動方向 | 單向 | 驅動方式 | 水力控制 | 工作溫度 | 常溫 |
| 類型(通道位置) | 直通式 |
詳細說明 ：
液力自動閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。
技術特點：液力自動閥
阻力?。翰捎脫Q向閥控制技術，大閥板開啟度高，阻力小，阻力系數0.3—1.1；
體積?。洪y體采用蝶式結構，體積只有同口徑多功能水利控制閥的1/3—1/5；
重量輕：重量只有多功能水利控制閥的1/3—1/5；
液力自動閥
壽命長：采用斜置密封幅，具有密封面磨損自動補償功能，使用壽命大幅延長；
自動控制：閥門與水泵通過管內介質連鎖，泵閥聯動，無需人工干預，泵開閥開，泵停閥閉；
節能降耗：利用介質壓力驅動，無需外接動力，節能降耗；
密封良好：采用軟硬組合雙重密封技術，有效解決了大口徑閥門的密封難題，可長期確保“0”泄漏；
啟閉輕松：大閥板采用偏心結構，摩擦力矩小，啟閉輕松；液力自動閥
維修方便：控制系統零部件均外于閥體外面，調試簡單，維修方便，可在線檢修。
液力自動閥工作原理
1、開閥
按下啟動按鈕SB2時，時間繼電器KT和接觸器KM2同時動作，先導泵啟動，電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸，推動活塞左行，通過活塞桿、連桿帶去吧閥桿，將小閥板開啟；時間繼電器KT在設定時間（5-10秒）過后失電，KM1接觸器失電，先導泵斷電停止供水，同時接通軸流泵控制電源，水泵啟動，大閥板在水流的推動下，完全開啟；
2、關閥
按下停止按扭TA時，水泵（軸流泵）停止工作，閥前失壓，大閥板大重力作用下迅速關閉，截斷絕大部分回水；同時，電磁閥導通，活塞缸失壓，平衡錘通過閥桿帶動小閥板緩慢關閉，泄除一部分回流水，以消除部分水錘壓力，防止產生破壞性水錘，確保管網設備安全。
液力自動閥主要技術特點
該閥除具備液力自動閥的技術特性和主要優點外，還獨具以下特點：
1、更安全：閥門的啟閉與管網壓力無關，不受管網壓力大小的影響；小閥板的關閉由平
2、衡錘控制，事故停電時能自動緊急關閥，更加安全；
3、更可靠：電磁閥為常開型，事故停電時能自動開閥，防止事故發生；該閥選用進口優質產品，更加可靠；
4、壽命長：先導泵每次只工作出努力-10秒，工作時間短，使用壽命長。
液力自動閥技術參數：
|
名稱 |
公稱通經mm |
適用溫度℃ |
適用介質 |
流阻系數 |
最底工作壓力（Mpa） |
|
參數 |
DN150-DN2000 |
0-120 |
泥污、污水 油品、海水 |
0.3-1.1 |
≥0.1 |
|
名稱 |
開關時間 （可調） |
開閥時間 （可調） |
結構長度標準 |
法蘭標準 |
泄漏量 |
|
參數 |
快關1-3秒 慢關5-90秒 |
20-60秒 |
GB2221-89 |
GB/T79-94 |
GB/T13927-92 |
液力自動閥主要材料：
|
零件名稱 |
閥體 |
閥芯 |
閥軸 |
密封面 |
填料 |
|
材料名稱 |
球墨鑄鐵 |
球墨鑄鐵 |
|
X；丁晴橡膠 |
O型密封圈 耐高溫墊 柔性石墨 |
|
碳鋼 |
碳鋼 |
不銹鋼 |
H； 不銹鋼 |
||
|
不銹鋼 |
不銹鋼 |
|
Y；硬質合金 |
液力自動閥主要尺寸
|
公稱通經 |
D1 |
D2 |
L |
Z-￠d |
重量（kg） |
|
150 |
285 |
240 |
210 |
8—￠22 |
65 |
|
200 |
340 |
295 |
230 |
8—￠22 |
75 |
|
250 |
395 |
350 |
250 |
12—￠23 |
100 |
|
300 |
445 |
400 |
270 |
12—￠22 |
150 |
|
350 |
505 |
460 |
290 |
16—￠22 |
180 |
|
400 |
565 |
515 |
310 |
16—￠27 |
220 |
|
450 |
615 |
656 |
330 |
20—￠26 |
265 |
|
500 |
670 |
620 |
350 |
20—￠26 |
290 |
|
600 |
780 |
725 |
390 |
20—￠30 |
480 |
|
700 |
895 |
840 |
430 |
24—￠30 |
830 |
|
800 |
1015 |
950 |
470 |
24—￠33 |
1280 |
|
900 |
1115 |
1050 |
510 |
28—￠33 |
1620 |
|
1000 |
1230 |
1160 |
550 |
28—￠36 |
1820 |
|
1200 |
1455 |
1380 |
630 |
32—￠39 |
2350 |
|
1400 |
1675 |
1590 |
710 |
36—￠42 |
2800 |
|
1600 |
1915 |
1820 |
790 |
40—￠48 |
5200 |
|
1800 |
2115 |
2020 |
870 |
44—￠48 |
6050 |
|
2000 |
2325 |
2230 |
950 |
48—￠48 |
7300 |
|
2200 |
2550 |
2440 |
1000 |
52—￠52 |
8850 |
|
2400 |
2760 |
2650 |
1100 |
56—￠56 |
10800 |
