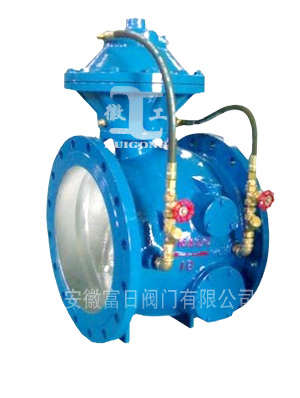

一、管力閥產品介紹
管力閥是我公司工程技術人員參照國內外同類型的先進產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能先進、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。
二、管力閥工作原理
開閥
當水泵啟動后進口端水經過、過渡器、截止閥、高壓管、進入膜片缸下部，在水的壓力下推動膜片關上行帶小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。
關閥
停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的在水壓力水進入過濾器、截止閥、高壓管、進入膜片缸上部，在水的壓力下推動膜片頭下行帶動小閥板緩慢關閉，終實現關閉。
三、技術參數
|
名稱 |
公稱通徑 |
適用溫度℃ |
適用介質 |
流阻系數 |
最低工作壓力（Mpa） |
|
參數 |
DN150-DN2000 |
0-120 |
泥污、污水 油品、海水 |
0.3-1.1 |
≥0.1 |
|
名稱 |
關閥時間（可調） |
開閥時間（可調） |
結構長度標準 |
法蘭標準 |
泄漏量 |
|
參數 |
快關1-3秒 慢關5-90秒 |
20-60秒 |
GB2221-89 |
BG/T79-94 |
GB/T13927-92 |
四, 管力閥主要材料
|
零件名稱 |
閥體 |
閥心 |
閥軸 |
密封面 |
填料 |
|
材料名稱 |
球墨鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
丁腈橡膠 |
O形密封圈 柔性石墨 |
|
碳鋼 |
碳鋼 |
||||
|
不銹鋼 |
不銹鋼 |
